دستگاه پانچ CNC بایکال BPM-T

ماشین پانچ پرس بایکال قابلیت پانچ کاری ورق تا ابعاد 1270mm*2540mm

بدنه تنشگیری شده O-Frame

دستگاه پانچ CNC بایکال BPM-T

دستگاه پانچ CNC بایکال BPM-T در ساختاری بسیار قدرتمند ساخته می شود که برای سالیان دراز قابل استفاده می باشد. این ماشین ارگونومی بهبود یافته دارد و همچنین پویا و بسیار دقیق است.این فرآیند با عملکرد ساده و ابعاد ارگونومیک پروسه خوبی را در اختیار کاربر خود قرار می دهد. دستگاه دارای قابلیت پردازش ورق های بزرگ فلزی در سرعت های بالا و فرکانس ضرب می باشد. در ساختار آن از تجهیزات اتوماسیون مکانیکی و الکترونیکی پیشرفته و سطح بالا استفاده شده است.ماشین پانچ پرس بایکال ساخت کمپانی بایکال ترکیه که به صورت O-frame با ابعاد میز 1270mm*2540mm و با تناژ ۳۰ تن جهت پانچ کاری ورق تا ضخامت ۶.۴mm در صنایع مورد استفاده قرار میگیرد.

 مشخصات

  • بدنه تنش گیری شده O-Frame
  • قابلیت پانچ کاری ورق تا ابعاد 1270mm*2540mm
  • سیستم ضربه زنی هیدرولیک با تناژ ۳۰ تن و توانایی ۹۰۰ ضرب در دقیقه
  • دارای سیستم ابزار گیر ۲۰ ایستگاهه
  • دارای چهار ایستگاه Auto Index

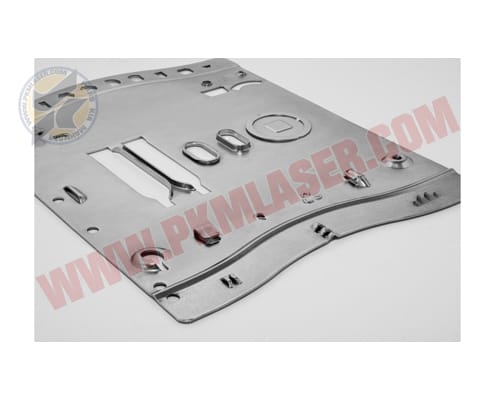

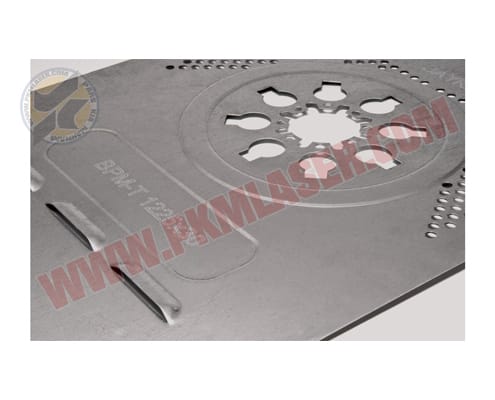

  • قابلیت نصب ابزار فرم
  • دارای کنترل Rexroth با برنامه Index Motion MTX
  • دارای نرم افزار جانبی Lantek CAD CAM

دستگاه پانچ CNC بایکال BPM-T:

پرس‌های پانچ معمولاً دستگاه‌های بزرگی هستند که فریم فلزی و بیرونی آن‌ها یا به شکل C یا به شکل H یا پرتال مانند (پل مانند) می‌باشد.

پرس‌های C شکل دارای سنبه هیدرولیکی هستند که در بخش فوقانی دستگاه واقع است؛ اگرچه پرس‌های پورتال مانند دارای تعادل بهتری هستند و این خود به سنبه ای که دارای حرکت دورانی است کمک می‌کند تا پیچش و خیز کمتری را در بدنه فلزی منتقل کند.

پرس‌های C شکل دارای تخته‌هایی فلزی هستند که باعث قفل شدن مهار پایینی قالب می‌شود.

پیچ‌های T شکل نیز برای قفل کردن قالب به بدنه استفاده می‌شود، از این رو تخته فلزی باید دارای شیارهای T شکل باشد تا پیچ‌ها مورد نظر در آن قرار گیرند.

این شیارها خود در حالت کلی به صورت قطری یا در سمت طول تخته فلزی قرار گرفته می‌شوند.

این شیارهای قطری و افقی در نهایت به یک چشمه دایروی در مرکز مستطیل تخته فلزی می‌رسند، این دایره به قدری بزرگ هست که می‌تواند یک بوش به همراه سوراخ خود را نیز در خود در جای دهد که در واقع وجود این دایره در کف تخته فلزی لزوم افتادن قطعه در پایین میز کار را پس از پانچ اثبات می‌کند.

بالای قالب نیز توسط پیچ‌هایی به پیستون پرس هیدرولیک متصل شده که به این پیچ‌ها با قطر معین، shank نیز می‌گویند.

در نتیجه قالب به طوری مهار شده‌است که بالای آن به بالای پیستون و پایین آن به پایین تخته فلزی قفل شده‌است؛ همچنین بخش فوقانی و تحتانی قالب نیز در ستون‌هایی که به عنوان guide استفاده می‌شوند حرکت می‌کنند تا عملیات پانچ کردن را ایمن سازند.
